441kBitx1 Serial PROM PLCC-20 Type EPC1441LI20

Info als pdf-File
Type: EPC1441LI20

EPC1441 - 440,800 Ø x 1-bit device with 5.0-V or 3.3-V operation PLCC-20

General information EPC1, EPC2, EPC1441, EPC1213, EPC1064, & EPC1064V
Features
■ Serial device family for configuring APEXTM II, APEX 20K (including APEX 20K, APEX 20KC, and APEX 20KE), MercuryTM, ACEX® 1K, and FLEX® (FLEX 6000, FLEX 10KE, and FLEX 10KA) devices
■ Easy-to-use 4-pin interface to APEX II, APEX 20K, Mercury, ACEX, and FLEX devices
■ Low current during configuration and near-zero standby current
■ 5.0-V and 3.3-V operation
■ Software design support with the Altera® Quartus® II and MAX+PLUS® II development systems for Windows-based PCs as well as Sun SPARCstation, and HP 9000 Series 700/800
■ Programming support with Altera´s Master Programming Unit (MPU) and programming hardware from Data I/O, BP Microsystems, and other manufacturers
■ Available in compact plastic packages (see Figures 1 and 2)
- 8-pin plastic dual in-line package (PDIP)

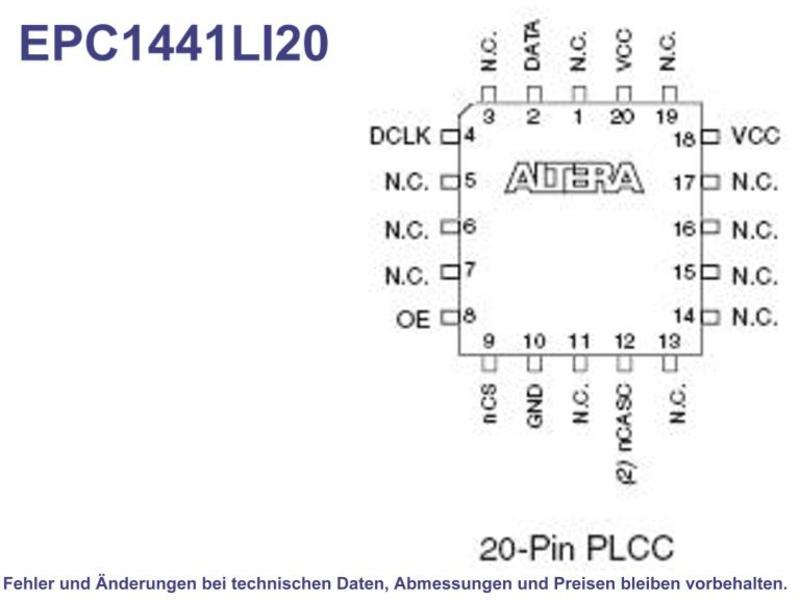

- 20-pin plastic J-lead chip carrier (PLCC) package
- 32-pin plastic thin quad flat pack (TQFP) package
- 100-pin plastic thin quad flat pack (TQPF) package
- 88-pin Ultra FineLine BGATM package
■ EPC2 device has reprogrammable Flash configuration memory
- 5.0-V and 3.3-V in-system programmability (ISP) through the built-in IEEE Std. 1149.1 Joint Test Action Group (JTAG) interface
- Built-in JTAG boundary-scan test (BST) circuitry compliant with IEEE Std. 1149.1
- ISP circuitry is compatible with IEEE Std. 1532 for EPC2 configuration device
- Supports programming through Serial Vector Format Files (.svf), JamTM Standard Test and Programming Language (STAPL) Files (.jam), Jam STAPL Byte-Code Files (.jbc), and the MAX+PLUS II software via the MasterBlasterTM, ByteBlasterMVTM, or BitBlasterTM download cable
- nINIT_CONF pin allows a JTAG instruction to initiate device configuration
- Can be programmed with Programmer Object Files (.pof) for EPC1 and EPC1441 devices
- Available in 20-pin PLCC and 32-pin TQFP packages
