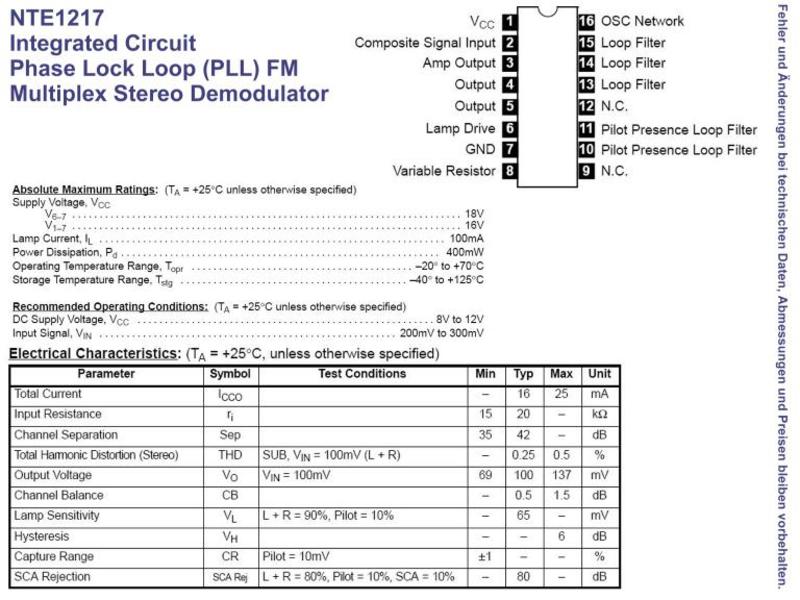

NTE1217
Integrated Circuit Phase Lock Loop (PLL) FM Multiplex Stereo Demodulator

Features:
- Low Level of Pilot Signal Sensitivity: 7mV
- Gain: 0dB (RL = 3.3kΩ)
- Separation Adjustable
- Low Level of Pop Noise
- Excellent SCA Rejection Ratio

Info as pdf-file
NTE/ECG replacement list as pdf-file
NTE-ECG diagrams

Absolute Maximum Ratings: (TA = +25°C unless otherwise specified)
Supply Voltage, VCC
V6-7........................................................................ 18V
V1-7........................................................................ 16V
Lamp Current, IL................................................................ 100mA
Power Dissipation, Pd...........................................................400mW
Operating Temperature Range, Topr.........................................-20° to +70°C
Storage Temperature Range, Tstg.......................................... -40° to +125°C

Recommended Operating Conditions: (TA = +25°C unless otherwise specified)
DC Supply Voltage, VCC.......................................................8V to 12V
Input Signal, VIN.......................................................200mV to 300mV
